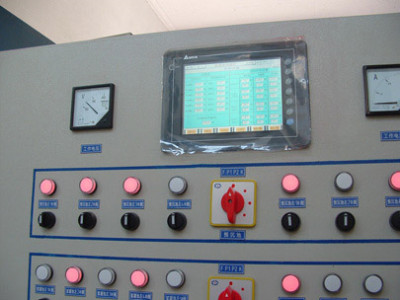

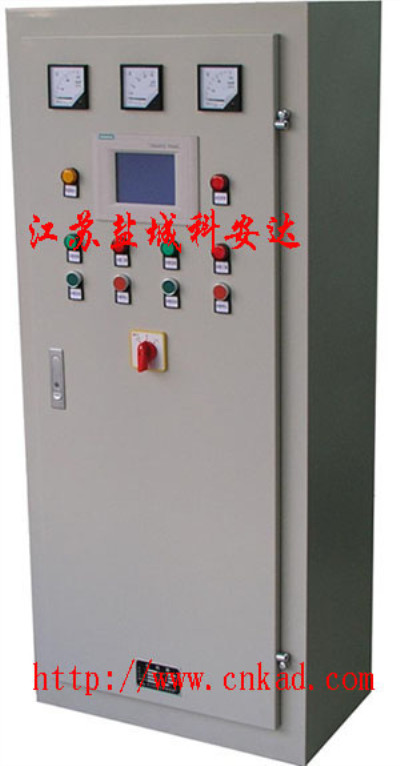

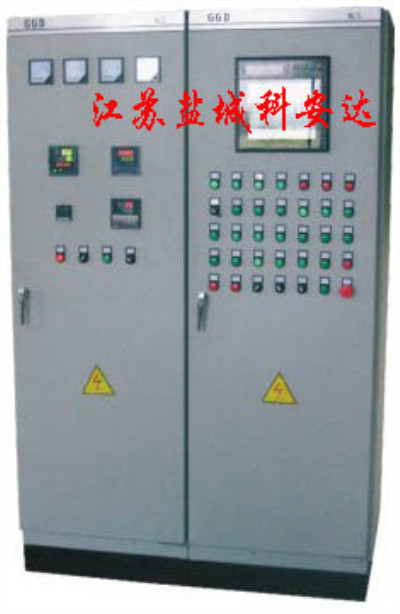

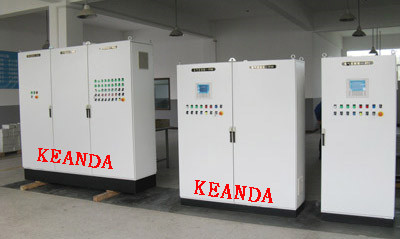

PLC控制柜

PLC控制系統

　  整個控制系統包括監控級和現場級，監控級PC機作為上位機，通過以太網相連。上位機利用WinCC V5.1編寫實驗監控應用程序。監控應用程序實現對實驗裝置的狀態監視、數據采集與處理、控制算法的設定計算和優化、實驗數據歷史趨勢曲線顯示和實驗數據實時顯示功能。PLC的控制程序由上位機利用STEP7 V5.1軟件編寫，并通過以太網對PLC進行硬件組態、通訊組態、程序下載、在線診斷PLC硬件狀態、控制PLC的運行狀態和I/O通道的狀態等。下位機PLC完成所有與控制系統相關的邏輯控制、模擬量的采集及處理、常規PID控制、模糊控制等實時控制任務。

PLC的硬件配置
PLC主站選用西門子公司的200,300,400系列PLC CPU 412-2DP，它帶有一個PROFIBUS-DP和一個MPI接口。由于CPU-412具有強大的處理和運算能力，整個系統(包括主站和從站)只采用一塊CPU模塊，主站還帶有四個信號處理模塊(DI 16 、DO 16、AI 16和AO 8)和一個通訊模塊CP443-1(用于上位機WinCC站和SIMATIC S7 PLC主站通過工業以太網進行通訊)。從站選用PROFIBUS-DP分布式I/O ET-200M IM 153，帶兩個信號處理模塊(DI 16/DO 16 和 AI 4/AO 2)，PROFIBUS-DP 用于SIMATIC PLC主站與PLC從站之間的通訊。鍋爐控制參數和狀態模擬量(例如液位、流量、壓力、溫度等)及開關量(例如繼電器、接觸器、指示燈等)通過PLC的模擬量和數字量輸入輸出模塊分別連接到PLC主站DPM1和從站DPS1，再通過以太網和監控級交換信息。

技術支持:

設計開發：承擔各種新產品的設計、開發和研究、非標產品設計、方案設計、工程設計， 承擔各種非標產品的設計與開發

技術咨詢：為廣大用戶免費提供技術咨詢服務

技術培訓：為廣大用戶免費提供技術培訓

技術改造：為廣大用戶提供技術改造

安裝調試：為廣大用戶免費提供指導安裝調試

維護保養：為新老客戶提供設備維護保養

故障排除：為新老客戶提供故障排除與檢修

設備維修：為新老客戶提供設備維修

技術服務：具有專門的工程技術服務部，24小時為用戶提供售后技術服務
